硅橡膠干式高壓計量箱
概述：
JLSGG-10硅橡膠高壓計量箱為戶外干式，適用于50Hz、6－10kV三相交流電力線路或配電變壓器，計量或用電管理監督考核，在季節負荷變化較大的用戶，可選擇雙變比計量箱，擴大計量的范圍，提高計量的精度。
本產品是在普通瓷套管干式計量箱的基礎上，改變結構及外形優化的產品，電壓、電流互感器主體絕緣采用硅橡膠材料真空澆注。硅橡膠材料以其優良的理化性能，逐步推廣用于電力行業各種產品中。硅橡膠材料化學性能穩定,介電性能優良，耐高溫和耐低溫，可在－60℃正常使用，絕緣性能不變、不開裂、不老化。解決了環氧樹脂材料在溫度變化較大的情況下開裂擊穿的弊病。該系列高壓計量箱更適應高溫、高寒、高濕地區的惡劣環境。

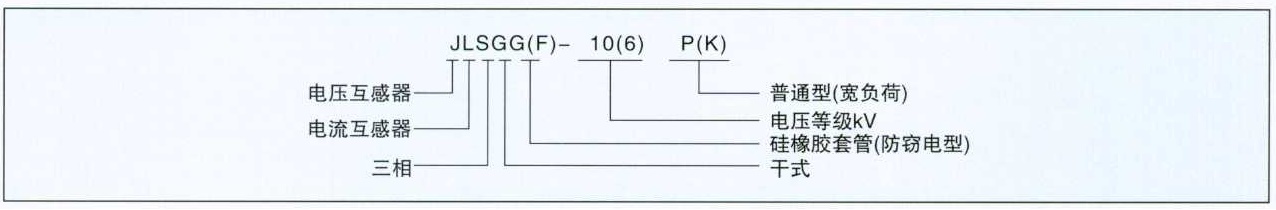

型號定義：
結構特點：
1. 本產品為兩元件型，配備A、C相兩只電流互感器，和兩只電壓互感器，采用V/V接線，額定二次電流5A，額定二次電壓100V，配用三相三線有功或無功電能表。
2. 對于季節性負荷變化較大的電力用戶，可選用雙變比寬量限高壓計量箱，不停電可在表箱內通過改變專用互感器端子盒連接片倒換變比。
3. 計量表箱和組合互感器可一體連接，組成連體高壓計量箱，在柱上安裝使用；也可以分別安裝，柱上安裝組合互感器，下面安裝計量表箱，中間用鎧甲電纜連接。
4.為了加強防竊電能力，該系列高壓計量箱的改進型采用硅橡膠套管直接引出護套電力電纜，杜絕了在電流互感器一次側短接竊電的弊病，該產品型號為JLSGF－10（6）P（K）。
2. 對于季節性負荷變化較大的電力用戶，可選用雙變比寬量限高壓計量箱，不停電可在表箱內通過改變專用互感器端子盒連接片倒換變比。
3. 計量表箱和組合互感器可一體連接，組成連體高壓計量箱，在柱上安裝使用；也可以分別安裝，柱上安裝組合互感器，下面安裝計量表箱，中間用鎧甲電纜連接。
4.為了加強防竊電能力，該系列高壓計量箱的改進型采用硅橡膠套管直接引出護套電力電纜，杜絕了在電流互感器一次側短接竊電的弊病，該產品型號為JLSGF－10（6）P（K）。
執行標準：GB20840－2015

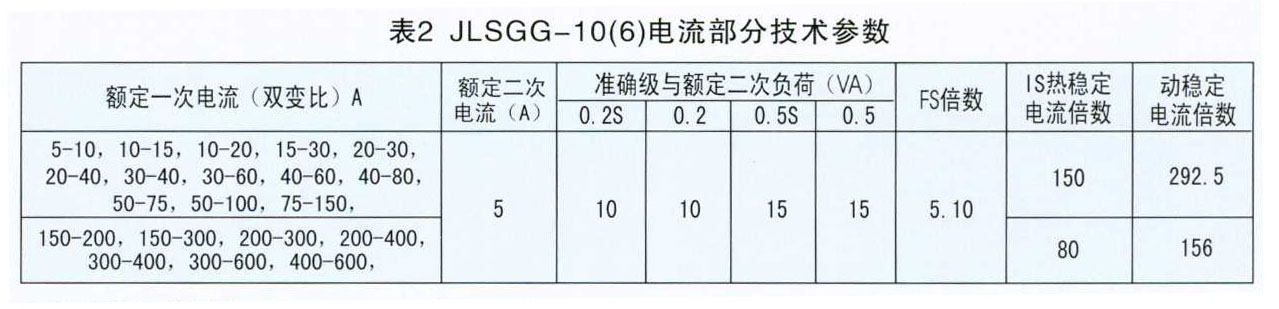

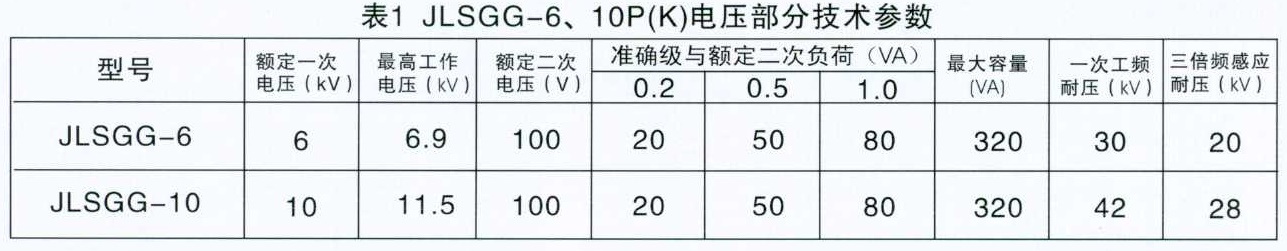

主要技術參數：

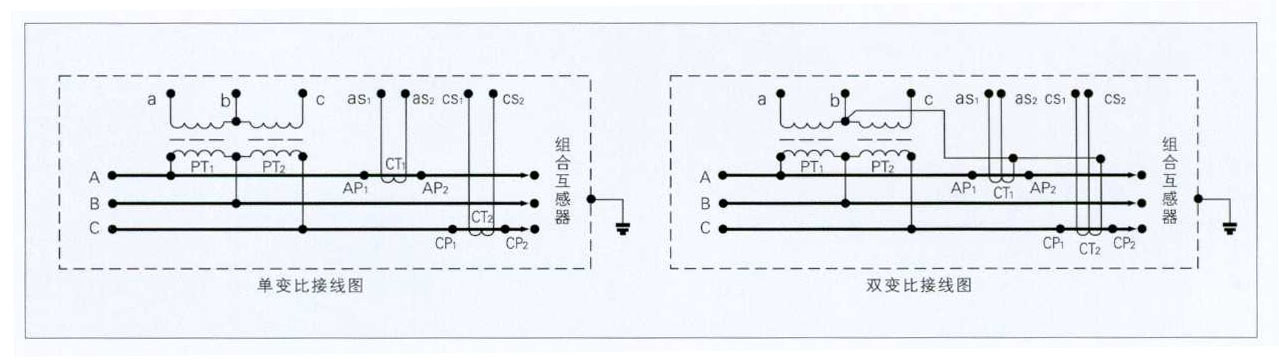

接線原理圖

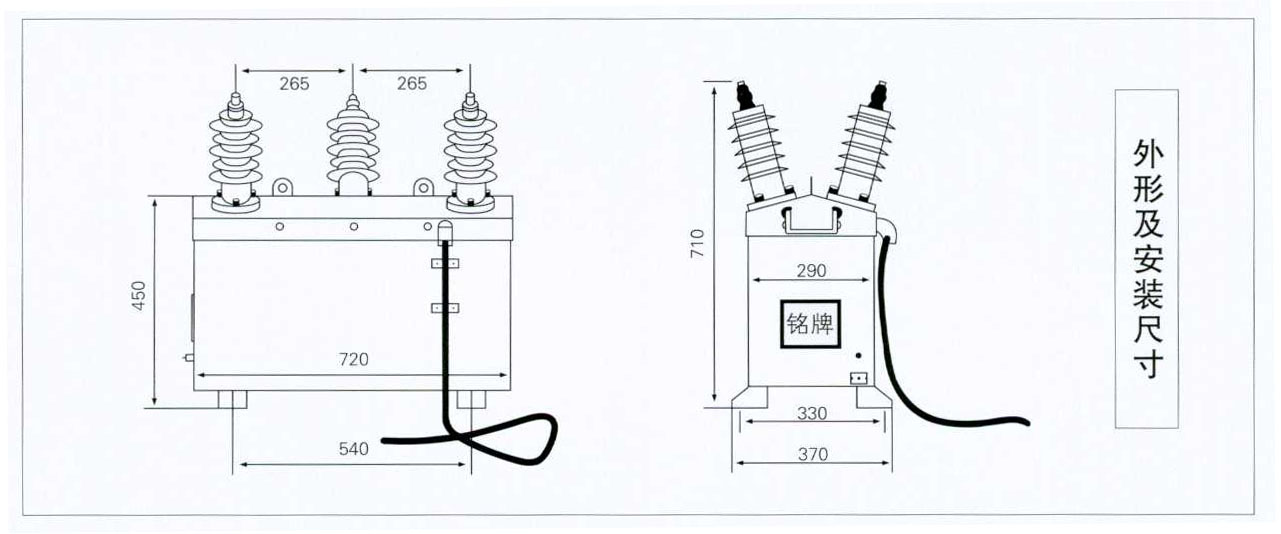

外形安裝尺寸：
